Antena Delta wg LA2Y

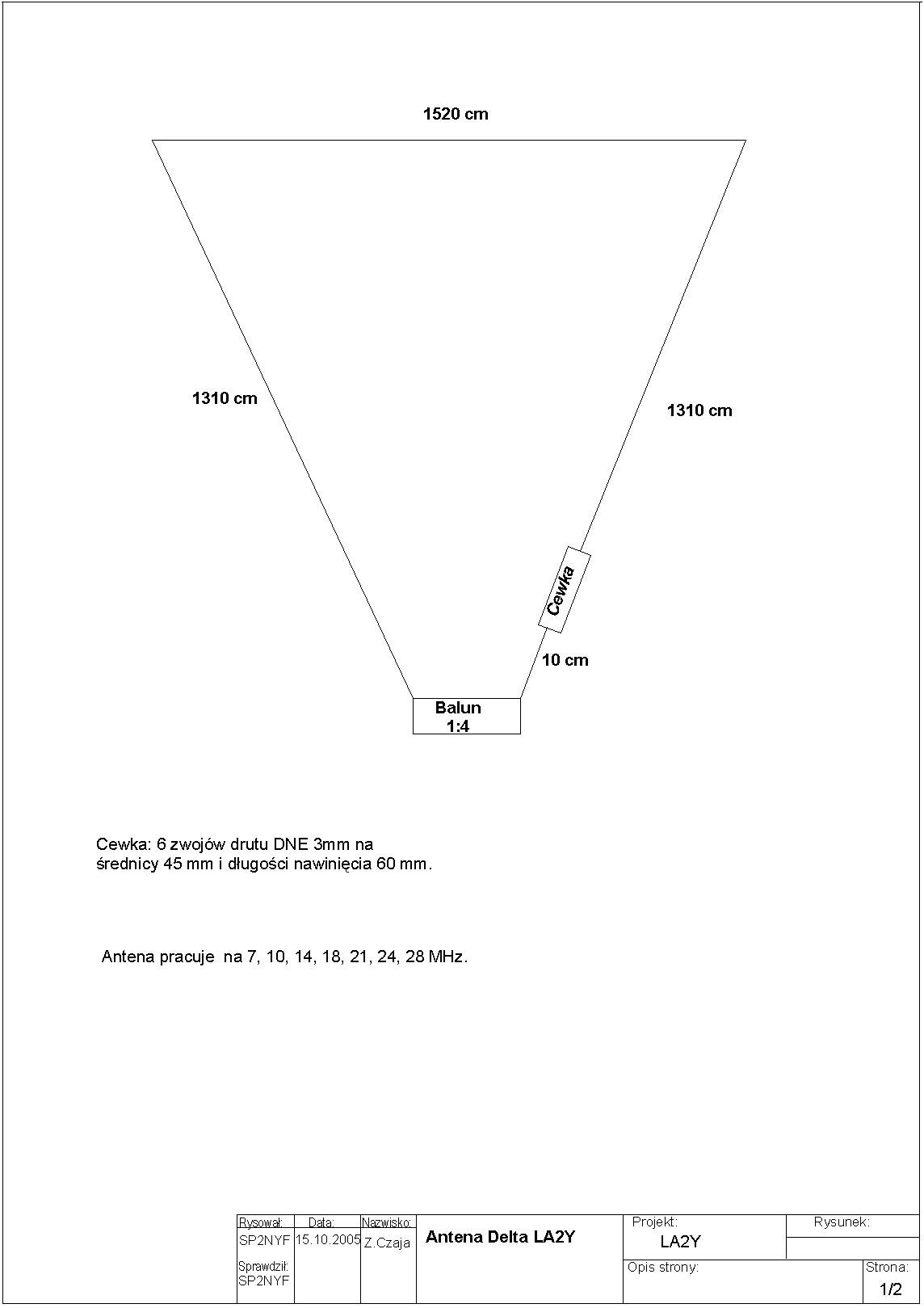

Oryginalna delta ma wymiary jak na poniższym, lewym rysunku, natomiast moja wersja, zmieniona ze względu na brak miejsca jest do obejrzeniu na rysunku prawym..
|
|
|
Natomiast na poniższych zdjęciach - kilka szczegółów konstrukcyjnych.
|
|
|
|
Balun po nawinięciu. 11 zwojów drutem 0,9mm w emalii na rdzeniu F2001.
|
Połączenie baluna z cewką. |
|
|
|
|

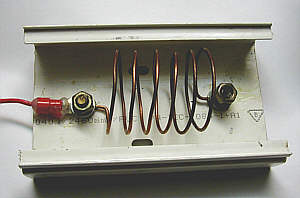

Montaż cewki
|

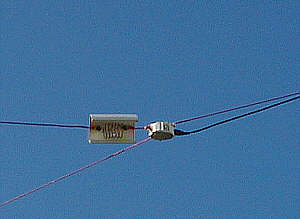

Połączenie z fiderem i cewką po zwieszeniu. |
|
|
|
|
Narożnik delty zrobiony z drutu miedzianego 2mm. Do niego przylutowana jest linka.
|

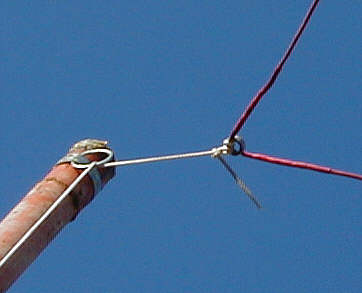

Zamocowanie do masztu |
|
|
|
|

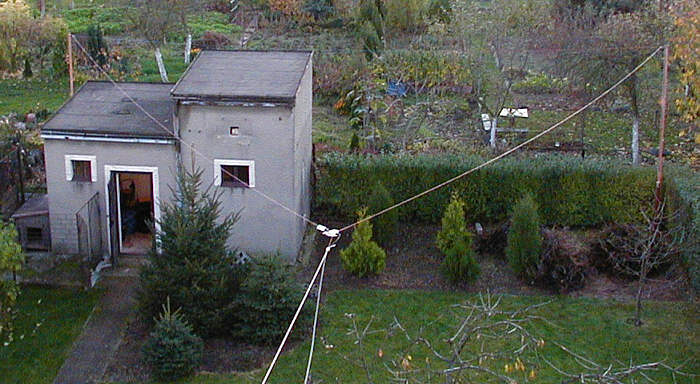

Widok z dachu na antenę. |
|
Antena jak antena, ale na pewno, jeżeli ktoś juz rzucił na powyższe zdjęcia okiem, chciałby wiedzieć jak ona pracuje.
Generalnie, moje spostrzeżenia można zawrzeć w następujących punktach:
- na paśmie 1,8MHz teoretycznie nie ma prawa pracować i faktycznie - nie pracuje.
- nie oszukujmy się - ta antena na 3,5MHz również nie pracuje. Mam problemy z łącznością na 1 km przy 100W. I nie pomaga dopasowanie przez skrzynkę, SWR jest mały, skuteczność -żadna.
- na paśmie 14MHz pracuje nienajgorzej. Tak jak na deltę pionową przystało.
- na podstawowych pasmach wyższych niż 3,5MHz nie jest źle, udało mi się zrobić trochę łączności z Europą na 7MHz, 14MHz, 28MHz.
W sumie jest to antena bardzo średnia, ale niezły kompromis dla kogoś takiego jak ja, gdy nie ma miejsca na coś rozsądniejszego.
Testowałem też jej przydatność w paśmie 6m. Jest wyraźnie gorsza niż moja delta na 6m, ale da się od biedy pracować.
Do łączności na 3,5MHz, musiałem powiesić prowizoryczny dipol 2x19,5m z balunem. Prowizoryczny, bo bardziej leży niż wisi, ale ma tą zaletę, że działa. Wreszcie mogę robić łączności na 80 m.
Po kilku latach, w 2012 roku delta została zdjęta. Zastąpił ją wielokąt - antena zamknięta, którą trudno zaszufladkować.
