Docelowo będzie wyglądać zupełnie inaczej.
Ostatnie zmiany 3.06.2013
Urządzenie wyprodukowane przez kol. Edwarda SP9WY.
Po długiej przerwie, powracam do zestawienia i uruchomienia tej konstrukcji.

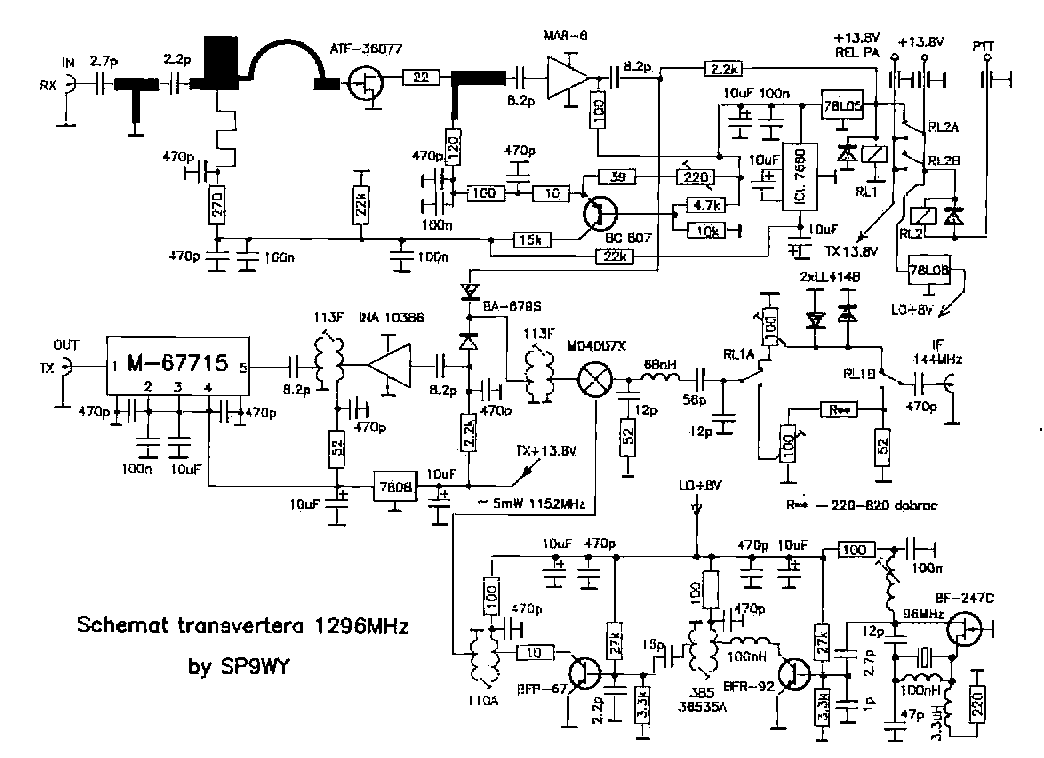

Schemat można obejrzeć poniżej.
|
|
|

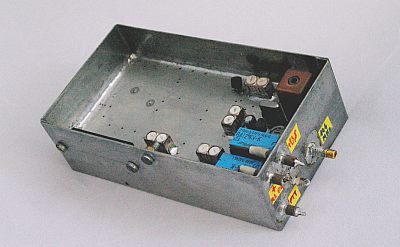

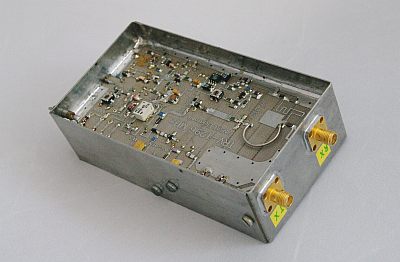

| Główny moduł transwertera - strona elementów dyskretnych | Główny moduł transwertera - strona elementów SMD |
|
|
|

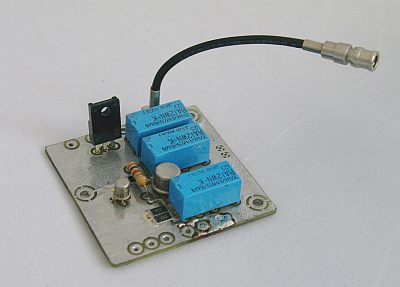

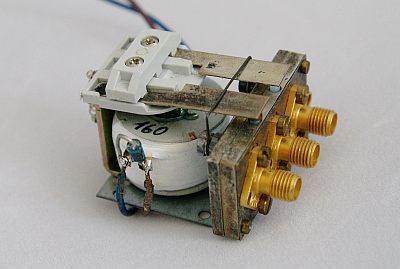

| Płytka sterująca | Przekaźnik, który chyba będzie pracował w tym zestawie |
|
|
|
|

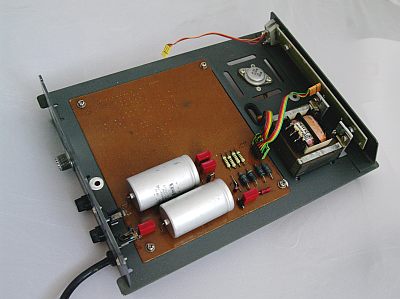

Tak wyglądała obudowa z zasilaczem. Docelowo będzie wyglądać zupełnie inaczej. |
Schemat można zobaczyć w rozsądnych wymiarach, po kliknięciu prawym klawiszem myszy i wybraniu opcji: "Pokaż obrazek" |
Do kompletu antena Yagi i tak zacznę pierwsze
łączności.
Potem będę oczywiście rozwijał konstrukcję. Czeka już PA...
