Ostatnie zmiany 3.06.2013

To moje kolejne urządzenie wyprodukowane przez kol. Edwarda SP9WY, które nabyłem ostatnio (07.2010).

Bez względu na wszystko, rozpoczynam powoli prace nad uruchomieniem się w paśmie 3cm.

Przymiarki do umieszczenia transwertera w obudowie wykazały, że obudowa obudowa po starym Radmorze spełni pokładane w niej nadzieje.

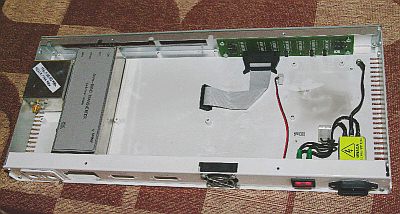

Pierwsze, niestety, niezbyt owocne przymiarki do umieszczenia elementów zestawu w obudowie.	Serce zestawu - transwerter wykonany przez Edwarda SP9WY
Preamplifier kupiony na ebay-u	Wysokostabilny oscylator - to również twór Edwarda SP9WY
Płytka sequencera wg W1GHZ czeka na montaż	Woltomierz do monitorowania napięcia zasilającego

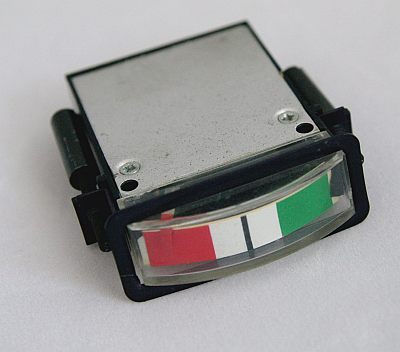

Mikroamperomierz jako wskaźnik monitorujący PA, ale to jest dopiero plan na później.	Przetwornica do zasilania 28 Voltowego przekaźnika z 12V. Niestety - nie sprawdziła się. Zastąpi ją kit AVT1507.

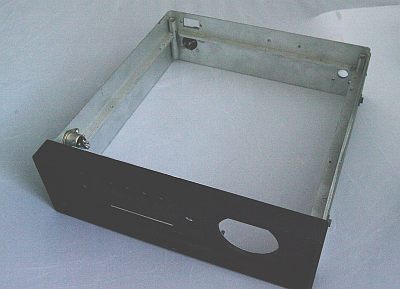

Przekaźnik przełączający antenę.	Wszystkie elementy mają się zmieścić do tej obudowy.

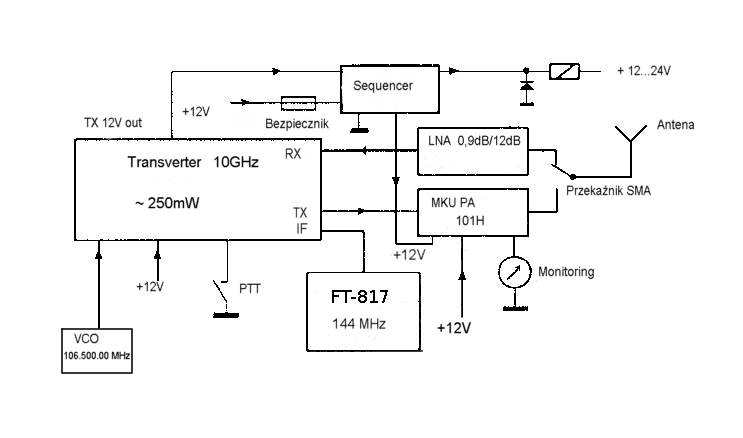

A tak wygląda schemat blokowy, do którego realizacji dążę:

Brakuje PA, ale to plan na przyszłość.

Zebrałem też kilka konwerterów do telewizji satelitarnej oraz antenę.

Do kompletu jest jeszcze statyw geodezyjny. Trzeba to wszystko teraz połączyć...

Tylko muszę załatwić sobie trochę czasu...
