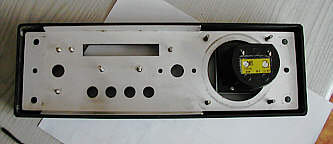

Przymiarki do płyty czołowej

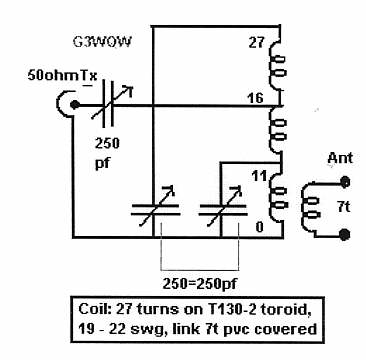

Schemat podstawowy

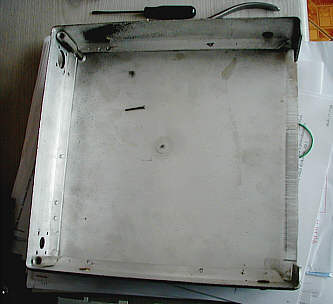

Wnętrze do wypełnienia

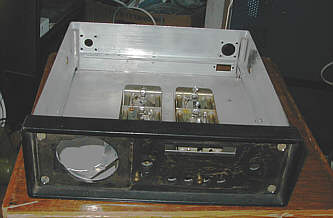

Kondensatory już na swoim miejscu.

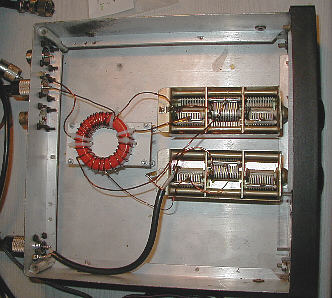

Tak wygląda podstawowa wersja po zmontowaniu i wstępnym uruchomieniu.
Skrzynka antenowa typu Z-Match Box. Opisy wykonań w internecie - strony VK5BR, G3VGR, G3WQW i inni.
Cechą charakterystyczną jest brak przełączanych odczepów cewek. Całość wykonuję w obudowie od Radmora 3011. Cewka powietrzna według oryginalnego opisu nie zmieściła się, więc zmuszony byłem użyć indukcyjności na rdzeniu toroidalnym.
Zamierzam też, zamontować do skrzynki miernik SWR i przełącznik wyjść: na dwie anteny i sztuczne obciążenie.
|
|
|
|
Przymiarki do płyty czołowej
|
Schemat podstawowy |
|
|
|
|
Wnętrze do wypełnienia
|
Kondensatory już na swoim miejscu. |
|
|
|
|
Tak wygląda podstawowa wersja po zmontowaniu i wstępnym uruchomieniu.
|
|
