Pierwszy etap polegający na wlutowaniu układu syntezy SMD.
Zmontowana płytka syntezy - przymierzam się umieścić ją w obudowie po napędzie CD-ROM.
Generalnie są dwa podstawowe miejsca, które zaspokajają chyba wszystkie potrzeby informacyjne na temat tej syntezy.
Są to:
- strona autora projektu - DL4JAL
- strony Jarka SP3SWJ oraz dla najnowszej wersji DDS-a z analizatorem antenowym - MAX6
Polecam dodatkowo strony klubu SP-QRP i Zbyszka SP7EWL.
Tutaj pokazuję etapy budowy mojej syntezy.
|
|
|
|
Pierwszy etap polegający na wlutowaniu układu syntezy SMD.
|

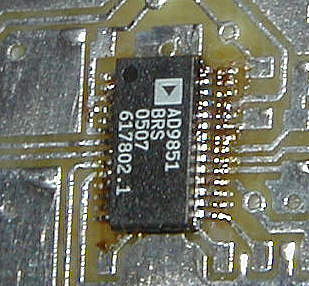

Tak wygląda układ po wlutowaniu, przed oczyszczeniem z kalafonii. |
|
|
|
|
Zmontowana płytka syntezy - przymierzam się umieścić ją w obudowie po napędzie CD-ROM.
|
Tak mniej więcej będzie wyglądać front panel syntezy. |
