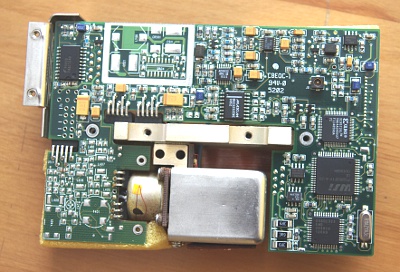

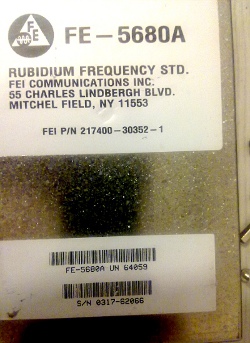

Fragment
obudowy z etykietą
|

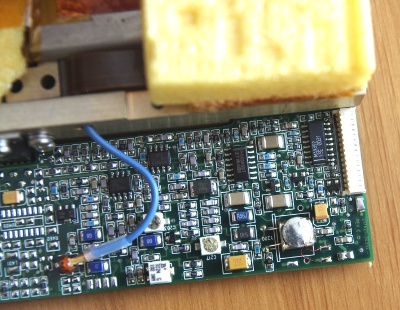

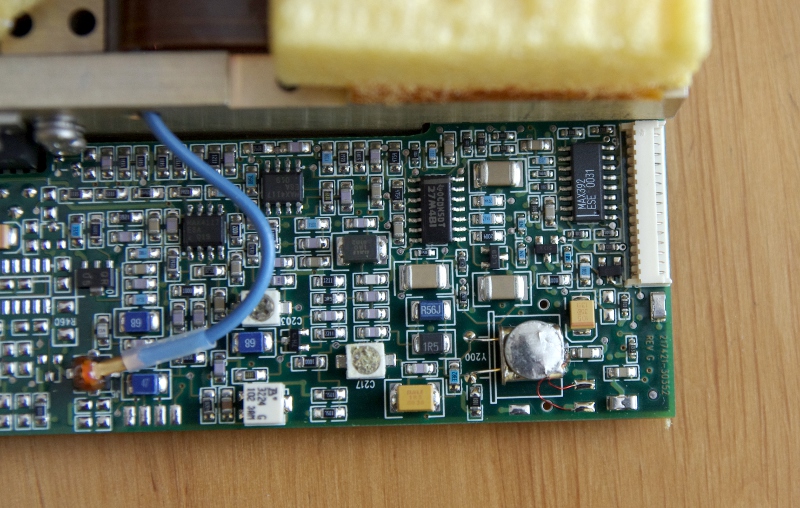

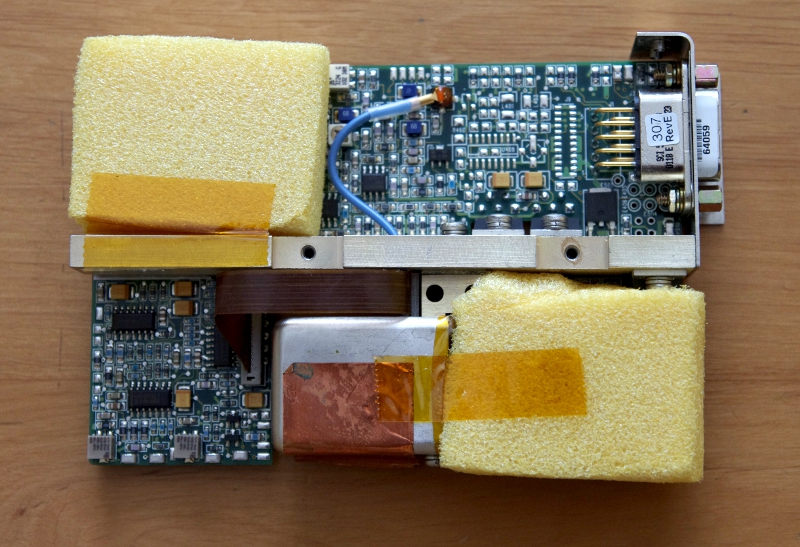

Widok wnętrza,
w dolnej, środkowej części widać ekran lampy rubidowej.
|
|
|
Druga strona
płytki.
|

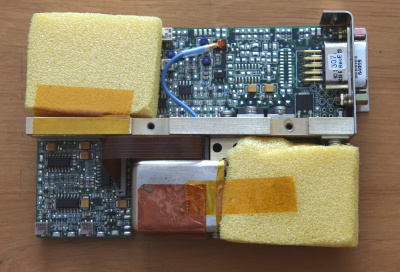

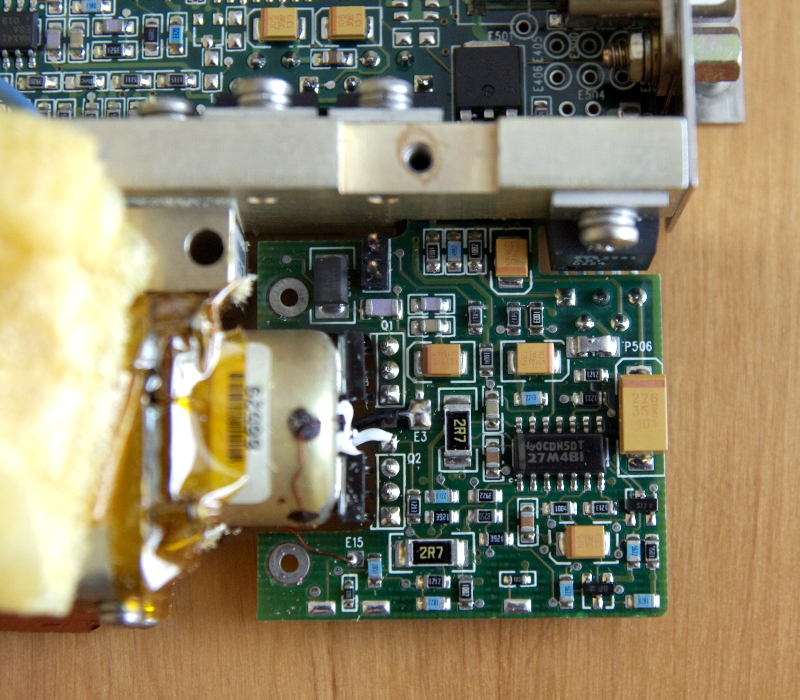

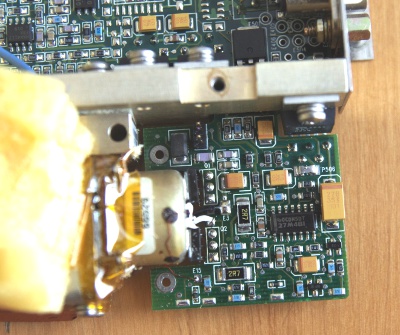

Podłączenie lampy rubidowej
po odsłonięciu gąbki. |
|
|
|

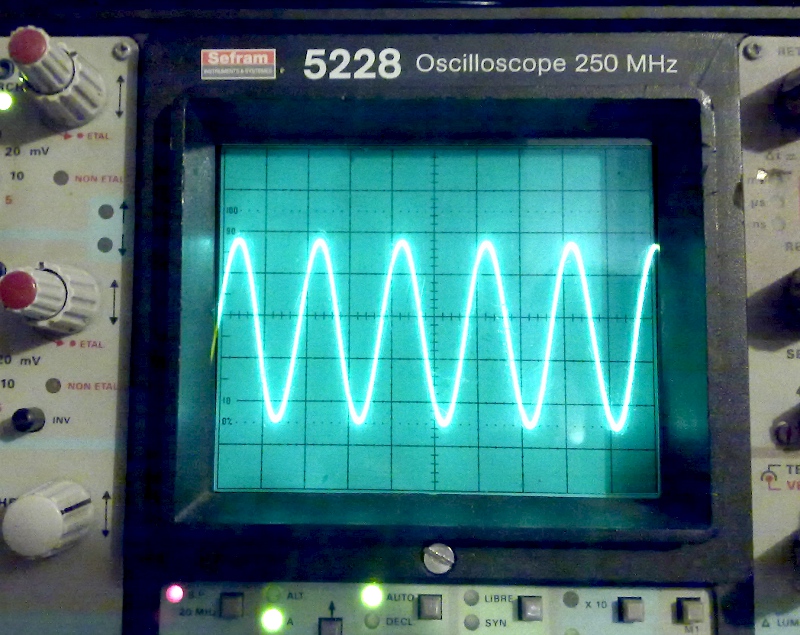

Widok
przebiegu na oscyloskopie.
|
|
|

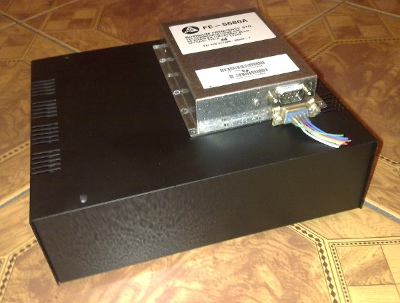

Wzorzec oraz
przygotowana obudowa |

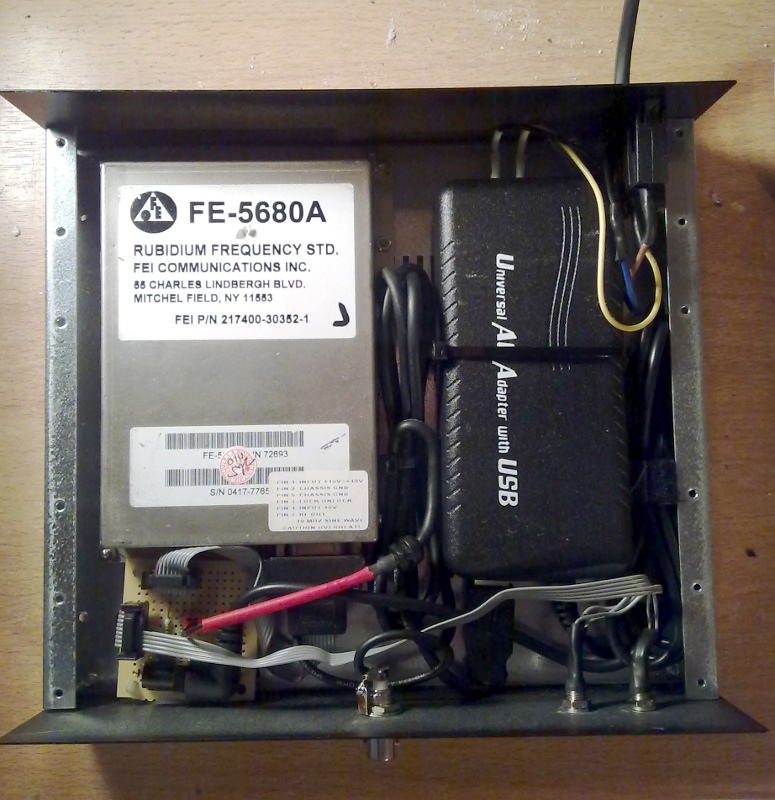

Wnętrze obudowy i rozmieszczenie wszystkich niezbędnych elementów, żeby urządzenie mogło pracować
niezależnie.
Po prawej stronie zasilacz uniwersalny do notebooków z regulowanym
napięciem wyjściowym i dodatkowym wyjściem USB.
Widoczna jest mała płytka dystrybucyjna, do której podłączone są
wszystkie podzespoły urządzenia,
|
|
|

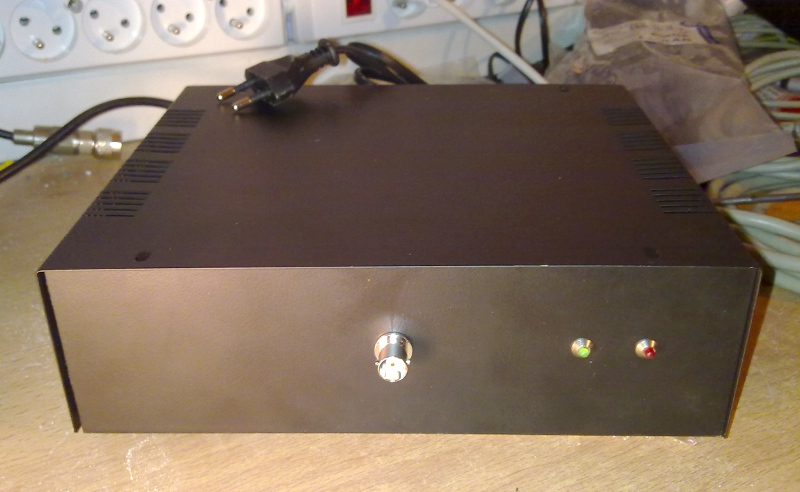

Tak
wygląda całość po zmontowaniu
|
Fragment wnętrza po
zdemontowaniu front panela i odsłonięciu płytki dystrybucyjnej. |
|
|

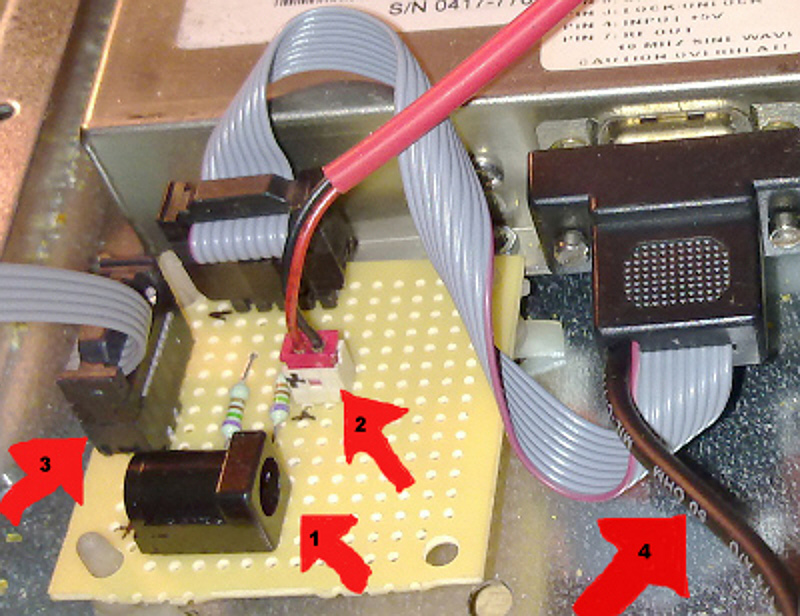

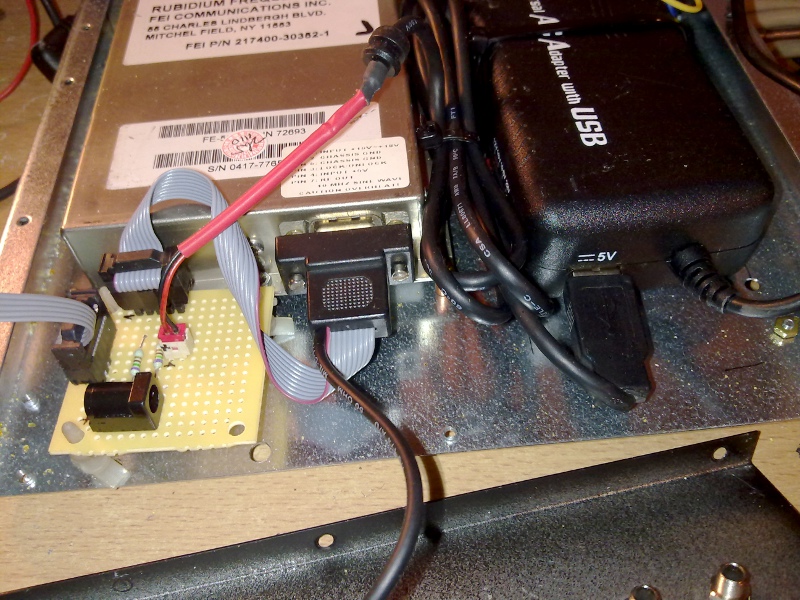

Płytka dystrybucyjna w zbliżeniu. Widoczne gniazda do zasilania
napięciami 15V (1) (grzejnik), 5V (2) (elektronika), podłączenie do diod
sygnalizujących stan (3) (po lewej stronie), podłączenie do modułu FE-5680A.
Widoczny czarny kabelek (4), to
podłączenie wyjścia sygnału 10 MHz z FE-5680A do gniazda BNC na
obudowie.
|

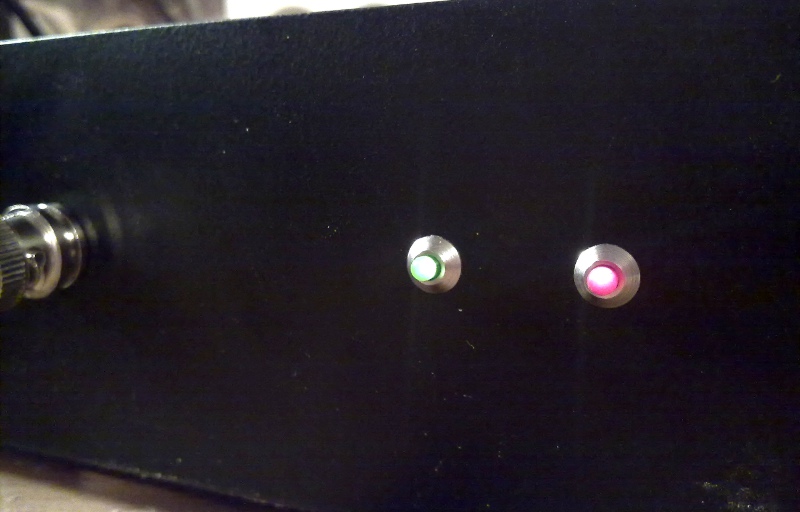

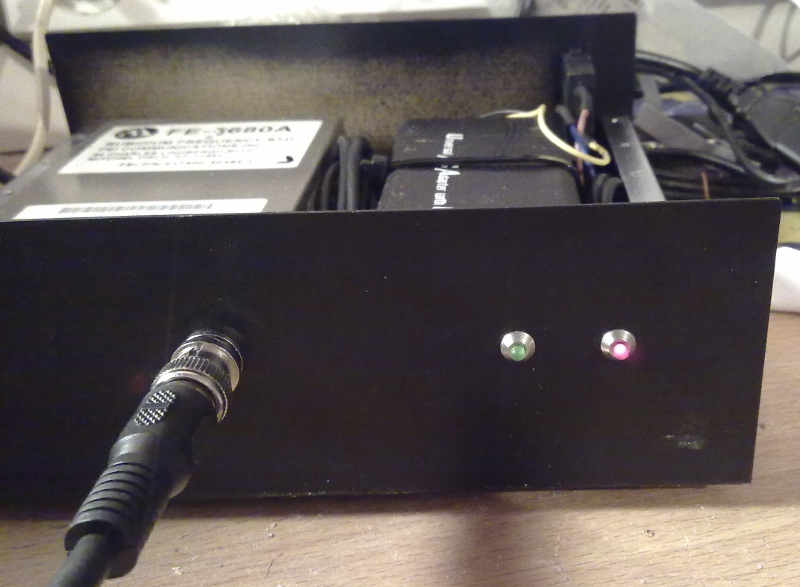

Stan kontrolek po włączeniu
zasilania, pali się kontrolka (czerwona) sygnalizująca poprawny stan
napięcia zasilania elektroniki 5V. |
|
|
Po kilkudziesięciu sekundach, zapala się kontrolka zielona sygnalizująca
ustabilizowanie się temperatury termostatu FE-5680A.
|

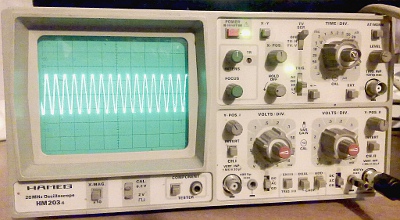

Przebieg sygnały 10 MHz
widoczny na wyjściu BNC urządzenia. |
|
|

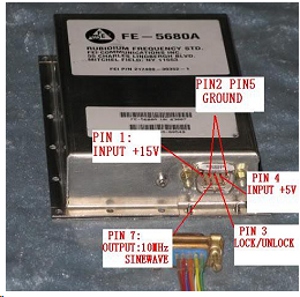

Podłączenie pinów zgodnie z opisem z ebay-a
|

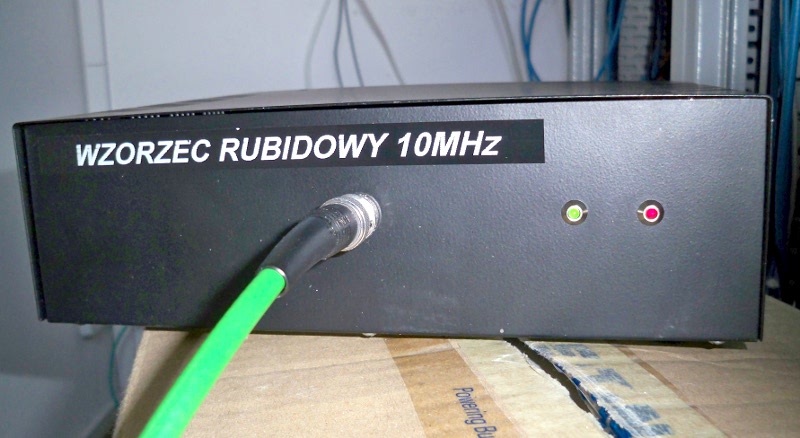

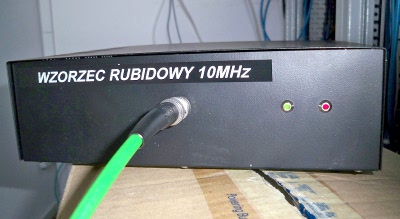

Pracujący wzorzec w pełnej
krasie. |
